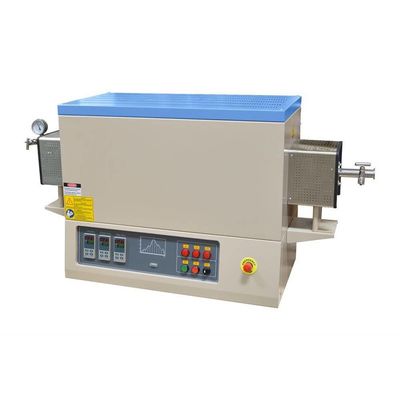

1700C nhiệt độ cao 3 vùng phòng thí nghiệm CVD ống chân không lò với ống OD60mm nhôm

1700C nhiệt độ cao 3 vùng phòng thí nghiệm CVD ống chân không lò với ống OD60mm nhôm
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Sử dụng: Chuẩn bị vật liệu chức năng dưới gradient nhiệt,được sử dụng cho sự phát triển của màng epitaxial bở
nhiệt độ tối đa: 1700 độ C
Nhiệt độ hoạt động: 1600 độ C
chiều dài sưởi ấm: 280mm
Đường kính ống: OD60mm
Vật liệu ống: Các ống xử lý có hàm lượng nhôm cao 99,6%
Vật liệu buồng: Vật liệu cách nhiệt bằng gốm alumina 1800 #
Các yếu tố làm nóng: Yếu tố làm nóng MoSi2
Bộ điều khiển nhiệt độ: Bộ điều khiển PID Yudian Chức năng tự động điều chỉnh Có thể lập trình 30 đoạn Độ chính xác nhiệt độ
Cặp nhiệt điện: loại B
Bảo hành: 18 tháng bảo hành chất lượng với hỗ trợ kỹ thuật suốt đời (không bao gồm các bộ phận tiêu thụ như ốn
Dịch vụ sau bán hàng: phụ tùng miễn phí bao gồm vận tải hàng không
Làm nổi bật:

OD60mm lò ống nhiệt độ cao

,

3 Khu vực lò ống nhiệt độ cao

,

1700C lò ống nhiệt độ cao

Thông tin cơ bản
Hàng hiệu: Programtherm
Chứng nhận: CE
Số mô hình: PTC D60/600/17/3
Thanh toán
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T/T, L/C
Mô tả sản phẩm

Tổng quan sản phẩm

PTC D60/600/17/3 là một lò ống 60mm OD 3 vùng được chứng nhận CE với sườn niêm phong chân không hoàn chỉnh.Mỗi vùng sưởi ấm là 12 "trải dài và được điều khiển bởi ba chính xác 30 phân đoạn của bộ điều khiển nhiệt độ kỹ thuật số độc lậpMột vùng (vùng trung tâm) được làm nóng bởi các yếu tố Super-1800 MoSi2 lên đến 1700 °C, và hai vùng khác được làm nóng bởi các yếu tố SiC lên đến 1400 °C.Các lò ống có thể tạo ra các gradient nhiệt khác nhau bằng cách điều chỉnh ba vùng nhiệt độNó là một lò nướng tuyệt vời để chuẩn bị vật liệu chức năng dưới gradient nhiệt, và cũng có thể được sử dụng cho sự phát triển phim epitaxial bởi CVD.

Các đặc điểm chính

  • Phạm vi nhiệt độ hoạt động 1200°C-1700°C
  • Cấu trúc thép kép, mất nhiệt tối thiểu; Ba vùng sưởi ấm, điều khiển độc lập
  • 99.6% ống nhôm với SS304 mở nhanh nước làm mát niêm phong
  • Các yếu tố sưởi ấm MoSi2 mạnh mẽ đảm bảo nhiệt độ đồng đều
  • Phòng cách nhiệt bằng sợi để ổn định nhiệt độ tối đa và đồng nhất
  • Bộ điều khiển PID kỹ thuật số với 30 phân đoạn có thể lập trình
  • Bộ thiết bị cung cấp khí riêng biệt, có thể trộn khí với Ar, N2 CO, H2 vv
  • Bộ nhiệt dài tuổi thọ loại B
  • Chứng nhận CE


Các biện pháp an toàn

  • Dựa trên một chiếc đồng hồ điện áp tích hợp và hai đồng hồ điện áp để dễ dàng giám sát và khắc phục sự cố.
  • Bảo vệ quá nóng tắt lò nếu nhiệt độ nằm ngoài phạm vi chấp nhận được (xem hướng dẫn của bộ điều khiển) hoặc khi nhiệt cặp bị hỏng hoặc bị hỏng.
  • Bảo vệ mất điện tiếp tục hoạt động lò ngay sau khi điểm thất bại khi điện được khôi phục.
  • Kiểm soát PID tự điều chỉnh dựa trên vi xử lý cung cấp quy trình nhiệt tối ưu với quá mức tối thiểu

Chi tiết sản phẩm

Programtherm

1700°C lò ống chân không nhiệt độ cao CVD ba vùng

  • 1700C nhiệt độ cao lò ống CVD chủ yếu bao gồm năm bộ phận: thân lò, ống lò, phụ kiện niêm phong flange, hệ thống cung cấp khí,hệ thống chân không và hệ thống điều khiển nhiệt độ
  • Vỏ thép bên ngoài lò được xử lý bằng cách dẻo dai và phosphating, lớp phủ bột môi trường trên bề mặt, chống ăn mòn và oxy hóa, quạt làm mát tích hợp,Nhiệt độ bề mặt Rt+45°C
  • Phù hợp ISO, CE

Programtherm

Hình dạng buồng cho lò ống nhiệt độ cao 1700 °C CVD 3 vùng

  • Độ cách nhiệt gốm nhôm cao, khắc CNC, tường buồng kết nối chặt chẽ, máy sưởi MoSi2 loại U, chống nhiệt độ lên đến 1800C
  • Chiều dài sưởi ấm 600mm, phù hợp với đường kính ống aluminua 60mm.Các phần quan trọng của vùng sưởi ấm bên trong ống lò được trang bị với ống ceramic nút, có thể ngăn chặn hiệu quả nhiệt thoát ra và giảm mất nhiệt.
  • Bộ nhiệt loại B

Programtherm

Vòng mở nhanh, hỗ trợ ống lò, 1/4 "đống khí chùm, máy bơm chân không

  • Được trang bị phụ kiện vòm làm mát bằng nước mở nhanh SS304 cho vật liệu tải và thả nhanh, được niêm phong bằng vòng niêm phong cao su fluorine chịu nhiệt độ cao
  • Các lối vào và lối ra không khí thông qua G1 / 4 inch chùm khí vòi, có thể được kết nối với một ống PTFE với đường kính bên ngoài 8mm.
  • Kết nối đơn vị bơm phân tử với KF25, đảm bảo mức chân không đạt đến 10 *-5mbar

1700C nhiệt độ cao 3 vùng phòng thí nghiệm CVD ống chân không lò với ống OD60mm nhôm 3

Chương trình sưởi ấm cho 1700 ° C CVD cao thời gian 3 vùng ống lò

  • 30 phân đoạn có thể lập trình, tốc độ sưởi ấm 1-10C/min được điều chỉnh tự do
  • Bảo hiểm nhiệt tốt, làm mát tự nhiên, làm mát nhẹ nhàng
  • 7 "bảng màn hình cảm ứng là tùy chọn, chương trình sưởi ấm có thể được hiển thị kịp thời, và tải xuống

TThông số kỹ thuật

Mô hình số. PTC D60/600/17/3
Chiều dài sưởi ấm

280mm

Nguồn cung cấp điện

7KW

AC380V 50Hz 3 giai đoạn

Nhiệt độ hoạt động

Tmax 1700°C (3092°F)
Luôn 1100 °C (2912 °F)

Máy điều khiển nhiệt độ

Bộ điều khiển PID Yudian
Chức năng tự động
30 phân đoạn có thể lập trình
Độ chính xác nhiệt độ +/- 1°C

Tốc độ sưởi ấm ≤10°C / phút
Bộ nhiệt B loại
ống lò Vật liệu:Bụi chế biến có hàm lượng nhôm cao 99,6%
Kích thước:OD60mm, ID50mm, chiều dài 1200mm
Vòng niêm phong

SS304 Vòng niêm phong mở nhanh với van kim và máy đo áp suất

Mức chân không

10-5torr được cung cấp với đơn vị bơm phân tử

Lớp lót của buồng 1800# Bảo hiểm alumina gốm
Các thành phần điện tử Máy sản xuất Schneidercông tắc không khí, contactor AC, SSR Relay vv
Các yếu tố sưởi ấm Các yếu tố sưởi ấm MoSi2
Thông tin vận chuyển Trọng lượng:kg
W1310xL560xH710mm
Tuân thủ CE, ISO
Bảo hành 18 tháng bảo hành chất lượng với hỗ trợ kỹ thuật suốt đời (không bao gồm các bộ phận tiêu thụ như ống thạch anh, nhiệt cặp vv)

Ghi chú về ứng dụng

  • Áp lực ống xử lý nên thấp hơn 0,02MPa
  • Nguồn khí nên trang bị van giảm áp
  • Trước khi lấp đầy khí giảm như H2, nên bơm không khí ra khỏi ống
  • Khi lấp đầy khí từ lối vào khí trong ống, nên đảm bảo van thoát khí mở

So sánh kích thước

Tên mặt hàng PTC D40/600/17/3 PTC D80/600/17/3 PTC D100/600/17/3
Chiều dài sưởi ấm 600mm 600mm 600mm
Kích thước ống OD40xL1200mm OD80xL1200mm OD100xL1200mm
Sức mạnh 7 KW 12 kW 15 kW
Trọng lượng ròng 130 KGS 175 KGS 200 KGS
