1700C High Vacuum Three Zone Tube Furnace CVD Tube Furnace với các sườn làm mát bằng nước

1700C High Vacuum Three Zone Tube Furnace CVD Tube Furnace với các sườn làm mát bằng nước
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Sử dụng: Xử lý nhiệt, nhiệt phân sinh khối
nhiệt độ tối đa: 1700 độ C
Nhiệt độ làm việc: 1600 độ C
chiều dài sưởi ấm: 1500mm
Đường kính ống: OD100mmID90mm
vật liệu ống: gốm nhôm
Vật liệu buồng: Ván sợi Alumina 1800
Các yếu tố làm nóng: Yếu tố làm nóng MoSi2
Bộ điều khiển nhiệt độ: Tự động điều chỉnh kỹ thuật số PID 30 phân đoạn
Cặp nhiệt điện: b
bảo hành: hai năm
Dịch vụ sau bán hàng: phụ tùng miễn phí bao gồm vận tải hàng không
Làm nổi bật:

Ống lò 3 vùng chân không cao

,

1700C lò ống ba vùng

,

1700C CVD ống lò

Thông tin cơ bản
Hàng hiệu: Programtherm
Chứng nhận: CE
Số mô hình: PTC D100/1500/17/3
Thanh toán
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T/T, L/C
Mô tả sản phẩm

Tổng quan sản phẩm cho lò ống 3 vùng


PTC D100/1500/17/3 là lò ống ba vùng lớn OD100mm được chứng nhận CE với sườn niêm phong chân không hoàn chỉnh và thiết bị làm mát bằng nước.Mỗi vùng sưởi ấm là 20 "trải dài và được điều khiển bởi ba chính xác 30 phân đoạn của bộ điều khiển nhiệt độ kỹ thuật số độc lậpCác vùng sưởi ấm được làm nóng bởi các yếu tố 1800 MoSi2 mạnh mẽ lên đến 1700 ° C. lò ống có thể tạo ra các gradient nhiệt khác nhau bằng cách điều chỉnh nhiệt độ ba vùng.Nó là một lò nướng tuyệt vời để chuẩn bị vật liệu chức năng dưới gradient nhiệt, và cũng có thể được sử dụng cho sự phát triển nano hoặc phim bởi CVD.

Các đặc điểm chính

  • Tmax 1700 °C
  • Ba vùng sưởi ấm độc lập, toàn bộ chiều dài 1500mm
  • Cấu trúc thép kép, buồng lò không tách để bảo vệ mất nhiệt tối thiểu
  • Nhiều quá trình khí quyển trong một chu kỳ duy nhất có sẵn
  • Max Vacuum level đạt được 10E-3 torr làm việc với máy bơm phân tử
  • Phòng cách nhiệt bằng sợi với các yếu tố sưởi ấm MoSi2 mạnh đảm bảo nhiệt độ đồng nhất đảm bảo nhiệt độ đồng nhất
  • Shimaden PID điều khiển nhiệt độ với 30 phân đoạn lập trình
  • SS304 phẳng niêm phong chân không với van và máy đo áp suất bao gồm
  • Hỗ trợ sườn kép cung cấp niêm phong tốt hơn và tuổi thọ ống dài hơn
  • Bộ nhiệt dài tuổi thọ loại B
  • Chứng nhận CE, tiêu chuẩn

1700C High Vacuum Three Zone Tube Furnace CVD Tube Furnace với các sườn làm mát bằng nước 0

Ramp, Dwelling, Cooling Curves cho 1700 Series 3 zone CVD Tube Furnaces


Các biện pháp an toàn

  • Dựa trên một chiếc đồng hồ điện áp tích hợp và hai đồng hồ điện áp để dễ dàng giám sát và khắc phục sự cố.
  • Bảo vệ quá nóng tắt lò ống nếu nhiệt độ nằm ngoài phạm vi chấp nhận được (xem hướng dẫn của bộ điều khiển) hoặc khi nhiệt cặp bị hỏng hoặc trục trặc
  • Bảo vệ mất điện tiếp tục hoạt động lò ngay sau khi điểm thất bại khi điện được thiết lập lại
  • Kiểm soát PID tự điều chỉnh dựa trên vi xử lý cung cấp quy trình nhiệt tối ưu với quá mức tối thiểu

Thư viện sản phẩm

1700C High Vacuum Three Zone Tube Furnace CVD Tube Furnace với các sườn làm mát bằng nước 1

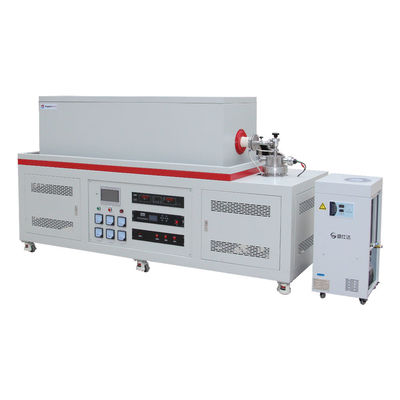

Front View cho3 Khu vực lò ống CVD1700 độ C

1700C High Vacuum Three Zone Tube Furnace CVD Tube Furnace với các sườn làm mát bằng nước 2

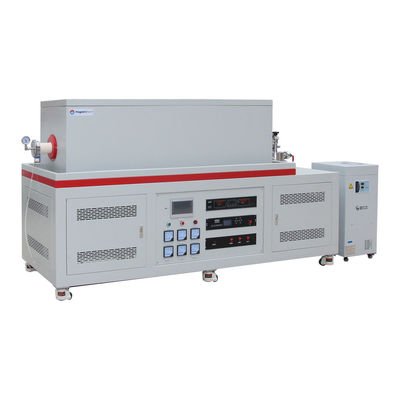

Nhìn bêncho 1700C3 vùng CVD ống lòvới thiết bị làm mát bằng nước

1700C High Vacuum Three Zone Tube Furnace CVD Tube Furnace với các sườn làm mát bằng nước 3

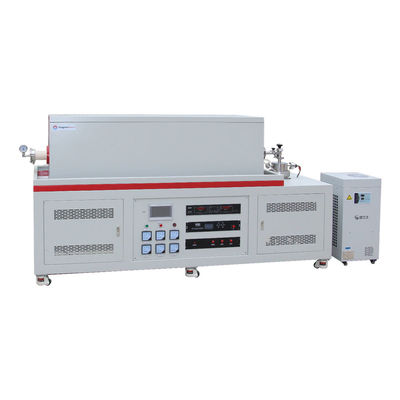

Chi tiếtcho1700C3 vùng CVD ống lòvới sợi vòm làm mát bằng nước và máy bơm molecumer

Thông số kỹ thuật

Mô hình số. PTC D100/1500/17
Khu vực sưởi ấm
  • 3 chiều dài vùng sưởi ấm 1500mm/60"
  • Khu vực nhiệt độ đồng nhất: 900mm
Nguồn cung cấp điện 10KW AC380V, 50/60Hz, một pha
Nhiệt độ hoạt động
  • Tmax 1700°C (3092°F)
  • liên tục 1600 °C (2912 °F)
  • Độ đồng nhất nhiệt độ +/- 5C
Máy điều khiển nhiệt độ
  • Ba bộ điều khiển kỹ thuật số với điều khiển PID dựa trên vi xử lý và tự điều chỉnh, bảng điều khiển màn hình cảm ứng
  • Các phân đoạn có thể lập trình để sưởi ấm, làm mát và nhà ở.
  • Tích hợp chức năng PID Auto-Tune với bảo vệ nhiệt đới nóng quá và bị hỏng.
  • Bảo vệ nhiệt độ cao và báo động cho phép hoạt động mà không có người hộ tống.
  • Độ chính xác nhiệt độ +/- 1 oC.
Tốc độ sưởi ấm ≤10°C /min
Bộ nhiệt B loại
Lớp lót của buồng Vật liệu thô của Mitsubishitấm sợi cao chất aluminơ 1800
ống lò
  • ống nhôm tinh khiết caoOD100mm, ID 90mm, chiều dài ống 2000mm
  • Thiết bị vòm chân không với van vào và van ra khí
Vòng trượt chân không
  • Cặp vòm làm mát bằng nước có bản lề loại SS304 với van kim
  • Yêu cầu loại vòm lề nước lạnh với chi phí bổ sung
Mức chân không
  • 10-1 torr bởi máy bơm cơ khí
  • 10^-3 Torr bởi một máy bơm phân tử
Khí khí quyển Argon, Nitrogen vv
Các yếu tố sưởi ấm
  • Đơn vị sưởi MoSi2 hạng siêu 1800
  • Lưu ý: Các yếu tố sưởi ấm là tiêu thụ, và không được bảo hành, chúng tôi khuyên bạn nên đặt thêm bộ máy sưởi như phụ tùng
Thông tin vận chuyển Trọng lượng: 660kg W900xL2200xH1650mm
Tuân thủ CE, ISO
Bảo hành Bảo hành giới hạn 2 năm với hỗ trợ kỹ thuật suốt đời

Ghi chú về ứng dụng

  • Không đổ bất kỳ khí nổ nào như Hydrogen hoặc Methane vào ống lò mà không có kiểm soát và giám sát an toàn cần thiết
  • 1700C lò ống với ống nhôm được thiết kế để sử dụng dưới chân không và áp suất thấp; 0.2 bar / 3 psi / 0.02 MPa
  • Để giảm thiểu tốc độ nứt của các ống gốm, xin vui lòng thay đổi vị trí (đánh dấu bốn điểm trên ống) mỗi lô
  • Các vết nứt nhỏ có thể xuất hiện trên bề mặt của gốm lửa trong thời gian sử dụng kéo dài.

So sánh kích thước

Tên mặt hàng PT D40/600/17/3 PT D60/600/17/3 PT D80/600/17/3
Chiều dài sưởi ấm 600 mm 600 mm 600 mm
Kích thước ống OD40xL1200mm OD60xL1200mm OD80xL1200mm
Nguồn cung cấp điện 220V/6KW 380V/8KW 380V/10KW
Kích thước lò (LxWxH) 1350x600x1200mm 1350x630x1260mm 1350x680x1350mm
Trọng lượng ròng 180 KGS 220 KGS 280 KGS
