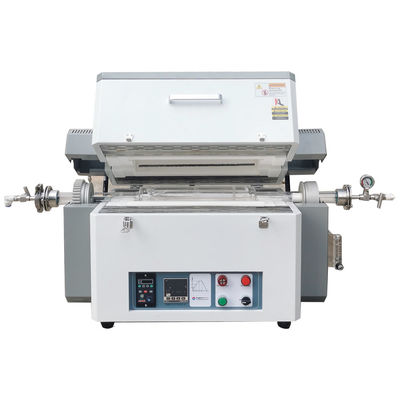

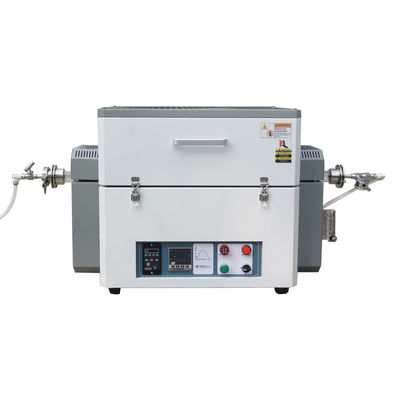

1200 °C Phòng thí nghiệm lò ống quay với bộ lọc khí và ống thạch anh OD100mm

Tổng quan sản phẩm

PTR D100/400/12 là một khu vực sưởi ấm duy nhất, bàn 1200 ° C lò ống quay cho phòng thí nghiệm,đặc biệt phù hợp với các quá trình xử lý nhiệt vật liệu hạt như sưởi trong đó chảy liên tục ở nhiệt độ cao dưới chân không hoặc bảo vệ khí quyển sintering, lớp phủ phim chân không, thí nghiệm CVD và thử nghiệm các thành phần vật lý để chuẩn bị đất hiếm, ánh sáng điện tử, ủ tinh thể, gốm sinh học, gốm điện tử, hợp kim đặc biệt,vật liệu từ tính, đúc chính xác và xử lý nhiệt kim loại..

Các đặc điểm chính

• Tmax 1200°C
• Khu vực sưởi ấm đơn, lò ống xoay có thể tách
• Xây dựng ống thủy tinh thạch anh trong suốt tinh khiết cao với 4 lưỡi xoay để trộn vật liệu
• Phòng lò tách để truy cập ống nhanh chóng và dễ dàng
• Tốc độ quay 0,1-10 vòng/phút
• Tmax mức chân không 10E-7 torr,hệ thống cung cấp đường khí đơn
• SS304 Vòng niêm phong mở nhanh với van kim và máy đo áp suất
• Phòng cách nhiệt bằng sợi với tất cả các bên được nhúng dây sưởi ấm đảm bảo nhiệt độ đồng nhất
• Bộ nhiệt loại N
• Bộ điều khiển nhiệt độ PID thông minh với 32 phân đoạn có thể lập trình
• Chứng nhận CE

Các biện pháp an toàn

• Dựa trên một chiếc đồng hồ điện áp tích hợp và hai đồng hồ điện áp để dễ dàng giám sát và khắc phục sự cố.
• Bảo vệ quá nóng tắt lò nếu nhiệt độ nằm ngoài phạm vi chấp nhận được (xem hướng dẫn của bộ điều khiển) hoặc khi nhiệt cặp bị hỏng hoặc bị hỏng.
• Bảo vệ mất điện tiếp tục hoạt động lò ngay sau khi điểm thất bại khi điện được khôi phục.
• Kiểm soát PID tự điều chỉnh dựa trên vi xử lý cung cấp quy trình nhiệt tối ưu với quá mức tối thiểu

Chi tiết sản phẩm

1200°C lò ống thí nghiệm vùng sưởi ấm đơn với hệ thống lọc khí

• 1200 ° C đơn vùng phòng thí nghiệm lò ống quay chủ yếu bao gồm sáu bộ phận: thân lò, ống lò, phụ kiện niêm phong flange, hệ thống cung cấp khí,Hệ thống điều khiển nhiệt độ và hệ thống lọc khí
• Vỏ thép bên ngoài lò được xử lý bằng cách dẻo dai và phosphating, lớp phủ bột môi trường trên bề mặt, chống ăn mòn và oxy hóa, quạt làm mát tích hợp,Nhiệt độ bề mặt Rt+45°C
• Sự xuất hiện tinh tế, tuân thủ ISO, CE

Phòng lò ống 1200 °C với ống thạch anh

• Cửa lò được làm bằng hai vật liệu sợi gốm bán tròn, lọc chân không, và kết nối chặt chẽ trong một mảnh.
• Chiều dài vùng sưởi ấm là 400mm và có thể được điều chỉnh cho các ống thạch anh 40-80mm.
• Bụi xử lý được làm bằng ống thạch anh trong suốt tinh khiết cao, được tích hợp với bốn lưỡi liễu hỗn hợp, tốc độ quay có thể được điều chỉnh.Các phần quan trọng của vùng sưởi ấm bên trong ống lò được trang bị với ống ceramic nút, có thể ngăn chặn hiệu quả nhiệt thoát ra và giảm mất nhiệt.
• Nhiệt cặp loại N trên đỉnh buồng lò

Vòng mở nhanh, hỗ trợ ống lò, 1/4 "pagoda vòi khí

• Được trang bị phụ kiện vòm mở nhanh SS304 để tải và thả nhanh vật liệu, được niêm phong bằng vòng niêm phong cao su fluorine chịu nhiệt độ cao
• Các lối vào và lối ra không khí thông qua G1 / 4 inch chùm khí vòi, có thể được kết nối với một ống PTFE với đường kính bên ngoài 8mm.
• Được trang bị các hỗn hợp vòm điều chỉnh để đảm bảo hoạt động an toàn và ổn định của ống lò

Bộ thiết bị cung cấp khí riêng lẻ

• Các lò ống thí nghiệm 1200C-1700C đều được trang bị một thiết bị cung cấp khí một kênh
• Khớp nối ferrule đôi; khí nổi dòng chảy, dòng chảy là điều chỉnh phạm vi 60-600ml/min
• Các khí có sẵn: N2, Ar, H2, CO vv

Lưu ý: Khi lấp đầy khí giảm, cần phải cấu hình van kiểm soát, van một chiều, hệ thống xử lý khí thải, vv

Bảng điều khiển cho lò ống quay trong phòng thí nghiệm 1200 °C

• Thiết kế tích hợp với bộ điều khiển nhiệt độ, Ammeter, voltmeter, nút chức năng trên bảng điều khiển
• Bộ điều khiển nhiệt độ PID thông minh với các chương trình 32 phân đoạn, độ chính xác ± 1 °C
• Khóa điện, nhiệt độ quá cao, phá vỡ nhiệt cặp và bảo vệ kiệt sức
• Chức năng tự điều chỉnh nhiệt độ
• Với 485 giao diện liên lạc (Tìm chọn)

Các chương trình sưởi ấm, nhà ở, làm mát cho lò ống quay phòng thí nghiệm 1200 °C

• 32 phân đoạn có thể lập trình, tốc độ sưởi ấm 1-20C / phút được điều chỉnh tự do
• Bảo hiểm nhiệt tốt, làm mát tự nhiên, làm mát nhẹ nhàng
• 7 "bảng màn hình cảm ứng là tùy chọn, chương trình sưởi ấm có thể được hiển thị kịp thời, và tải xuống

TThông số kỹ thuật

Ghi chú về ứng dụng

• Áp lực ống xử lý nên thấp hơn 0,02MPa
• Nguồn khí nên trang bị van giảm áp
• Trước khi lấp đầy khí giảm như H2, nên bơm không khí ra khỏi ống

So sánh kích thước
