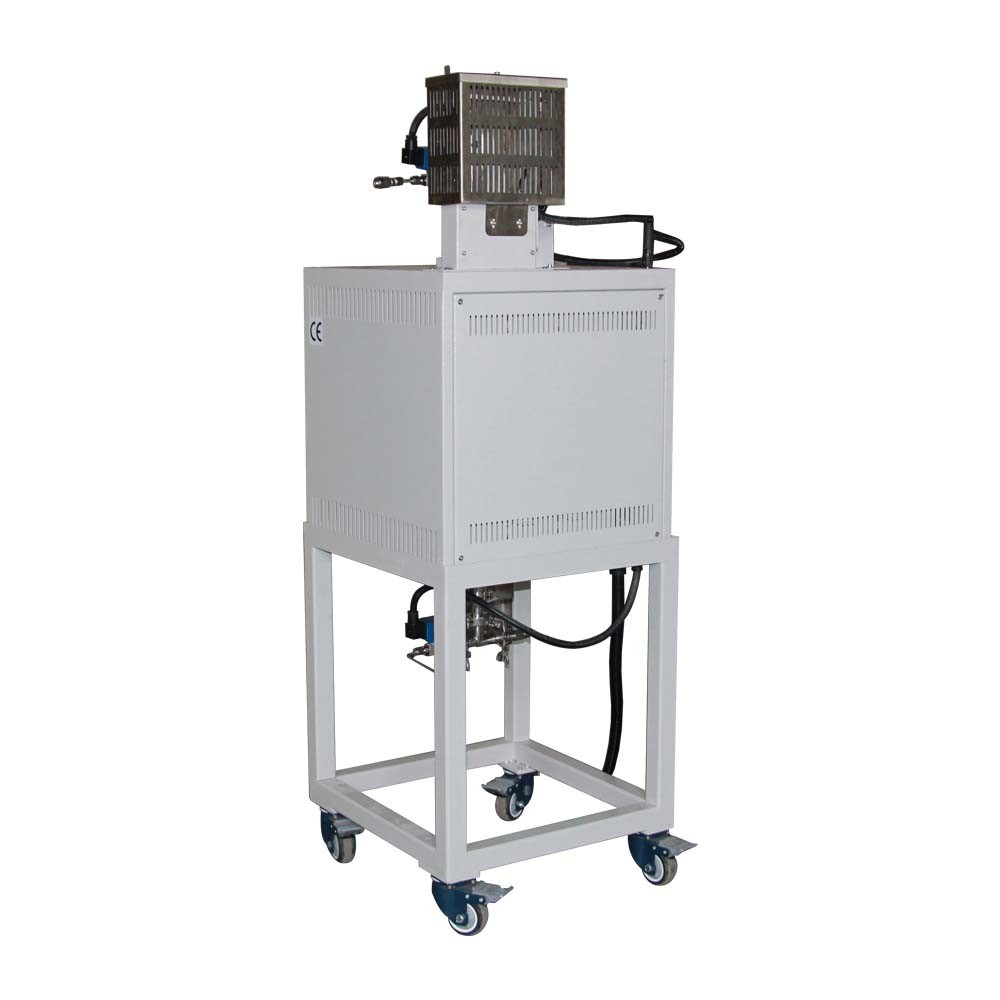

1400 °C lò ống hydro dọc với thiết bị đốt và ống nhôm OD40

1400 °C lò ống hydro dọc với thiết bị đốt và ống nhôm OD40
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Sử dụng: xử lý nhiệt các loại vật liệu mới trong điều kiện Hydro hoặc khí khác lên đến 1400C
nhiệt độ tối đa: 1400 độ C
Nhiệt độ hoạt động: 1300 độ C
chiều dài sưởi ấm: 300MM
Đường kính ống: OD40mm
Vật liệu ống: Ống nhôm có độ tinh khiết cao
Vật liệu buồng: Tấm sợi alumina 1600 # nguyên liệu thô cao của Mitsubishi
Các yếu tố làm nóng: Thanh SiC
Bộ điều khiển nhiệt độ: Bộ điều khiển Shimaden PID, bảng điều khiển màn hình cảm ứng 7 "được điều khiển bởi PLC Chức năng đi
Cặp nhiệt điện: Loại S
Bảo hành: 18 tháng bảo hành chất lượng với hỗ trợ kỹ thuật suốt đời (không bao gồm các bộ phận tiêu thụ như ốn
Dịch vụ sau bán hàng: phụ tùng miễn phí bao gồm vận tải hàng không
Làm nổi bật:

1400 °C lò ống hydro dọc

,

Thiết bị thắp sáng lò ống hydro dọc

,

Lò ống nhôm dọc ống hydro

Thông tin cơ bản
Hàng hiệu: Programtherm
Chứng nhận: CE
Số mô hình: PTV D40/300/14
Thanh toán
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T/T, L/C
Mô tả sản phẩm

Tổng quan sản phẩm

PTV D40 / 300/14 là một lò ống hydro dọc tùy chỉnh với dịch chuyển khí tự động PLC và đốt khí đuôi.Nhiệt độ của lò ống dọc được điều khiển bởi một bộ điều khiển công suất SCR chính xác cao với độ chính xác +/-1C và 32 chương trình phân đoạnNó được thiết kế để xử lý nhiệt các loại vật liệu mới khác nhau dưới điều kiện hydro hoặc khí khác lên đến 1400C.

Các đặc điểm chính

  • Tmax 1400°C
  • Khu vực sưởi ấm đơn, khí quyển hydro dọc lò ống
  • Tủ điều khiển riêng biệt, khí quyển hydro
  • Hệ thống thay thế khí hoàn toàn tự động được điều khiển bởi PLC và thiết bị H2ignition
  • Thiết bị van một chiều và van kiểm soát cho hoạt động an toàn H2
  • Bộ nhiệt loại S
  • Các yếu tố sưởi ấm SiC loại U mạnh mẽ, tốc độ sưởi ấm nhanh
  • SS304 phẳng niêm phong chân không với van và máy đo áp suất bao gồm
  • 990,5% ống Alulmina
  • PID kỹ thuật số có thể lập trình 32 phân đoạn với độ chính xác +/-1C
  • Tiêu chuẩn CE


Các biện pháp an toàn

  • Dựa trên một chiếc đồng hồ điện áp tích hợp và hai đồng hồ điện áp để dễ dàng giám sát và khắc phục sự cố.
  • Bảo vệ quá nóng tắt lò nếu nhiệt độ nằm ngoài phạm vi chấp nhận được (xem hướng dẫn của bộ điều khiển) hoặc khi nhiệt cặp bị hỏng hoặc bị hỏng.
  • Bảo vệ mất điện tiếp tục hoạt động lò ngay sau khi điểm thất bại khi điện được khôi phục.
  • Kiểm soát PID tự điều chỉnh dựa trên vi xử lý cung cấp quy trình nhiệt tối ưu với quá mức tối thiểu

Chi tiết sản phẩm

Programtherm

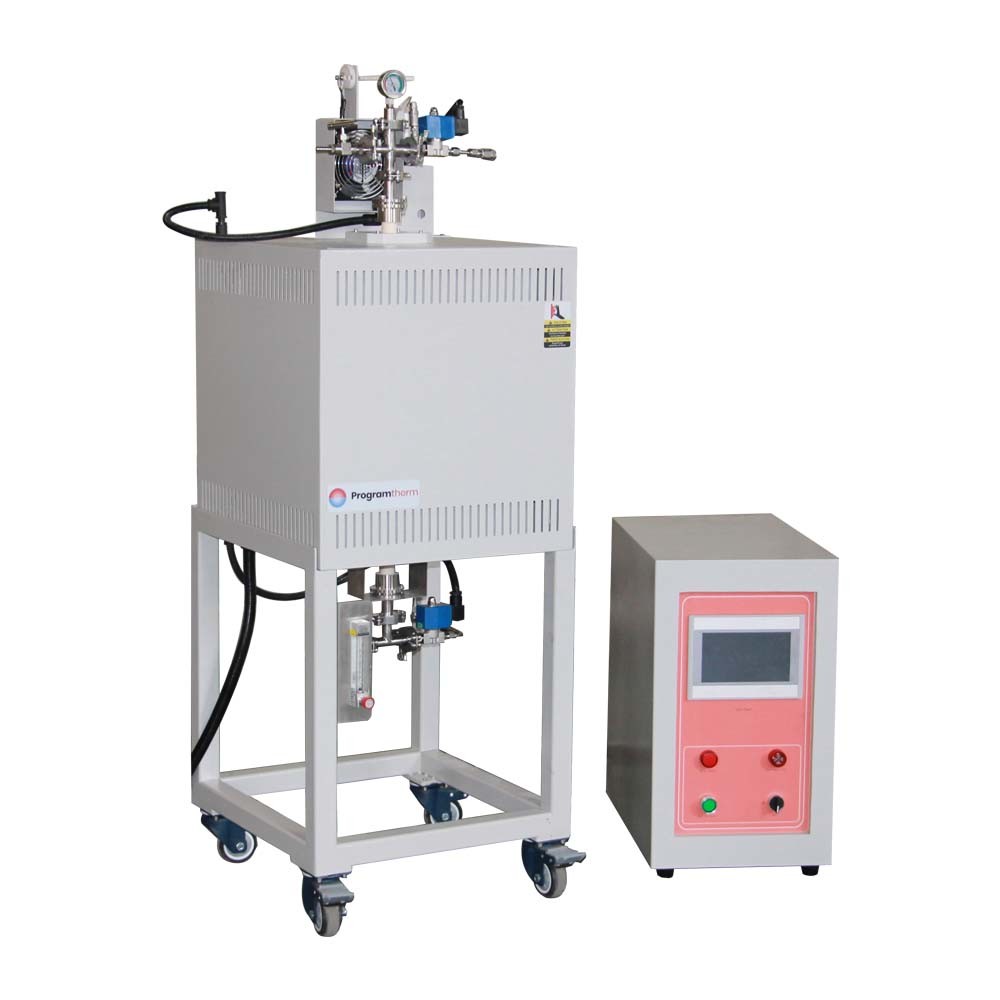

1400 °C Khu vực sưởi ấm đơn lò ống hydro dọc

  • Các lò ống hydro dọc chủ yếu bao gồm bảy bộ phận: thân lò, ống nhôm, các bộ phận niêm phong, hệ thống cung cấp khí, hệ thống thắp sáng,Hệ thống điều khiển nhiệt độ PLC và hỗ trợ di động
  • Vỏ thép bên ngoài lò được xử lý bằng cách dẻo dai và phosphating, lớp phủ bột môi trường trên bề mặt, chống ăn mòn và oxy hóa, quạt làm mát tích hợp,Nhiệt độ bề mặt Rt+45°C
  • Sự xuất hiện tinh tế, tuân thủ ISO, CE

Programtherm

Hệ thống điều khiển PLC cho lò ống hydro dọc 1400 °C

  • Bảng điều khiển màn hình cảm ứng 7 inch, tủ điều khiển cá nhân
  • PLC tự động thay thế khí và đốt khí đuôi
  • Được trang bị mô-đun điều khiển từ xa

Programtherm

Hệ thống cung cấp khí hai kênh

  • Được trang bị phụ kiện vòm mở nhanh SS304 để tải và thả nhanh vật liệu, được niêm phong bằng vòng niêm phong cao su fluorine chịu nhiệt độ cao
  • van điện lực cho việc lấp đầy khí. lối vào và lối ra không khí áp dụng G1 / 4 inch phagoda vòi khí, có thể được kết nối với một ống PTFE với đường kính bên ngoài của 8mm.
  • Được trang bị các hỗn hợp vòm điều chỉnh để đảm bảo hoạt động an toàn và ổn định của ống lò

Programtherm

Thiết bị bốc cháy bằng hydro

  • Thiết bị khí hydro thiết bị, khí giảm được đốt cháy tại ổ cắm khí
  • Khi nhiệt cặp phát hiện ra rằng nhiệt độ thấp hơn giá trị thiết lập (được thiết lập ở 200-300 độ), nó sẽ bật lại. Nếu nó không thể bật trong vòng 30 giây, một báo động sẽ phát ra,và nó sẽ được lấp đầy với nitơ để bảo vệ, an toàn và đáng tin cậy.
  • Khớp nối ferrule đôi; khí nổi dòng chảy, dòng chảy là điều chỉnh phạm vi 60-600ml/min
  • Các khí có sẵn: N2, Ar, H2, CO vv

LƯU Ý: Khi lấp đầy khí giảm, van kiểm soát, van một chiều, hệ thống xử lý khí thải, vv cần phải được cấu hình

Thông số kỹ thuật

Mô hình số. PTV D40/300/14
Chiều dài sưởi ấm

300mm

Nguồn cung cấp điện

2.6KW

AC208-240V 50/60Hz một pha

Nhiệt độ hoạt động

Tmax 1400°C (2552°F)
Tiếp tục 1300 °C (2372 °F)

Máy điều khiển nhiệt độ

Bộ điều khiển PID Shimaden, bảng điều khiển màn hình cảm ứng 7 "do PLC điều khiển
Chức năng tự động
32 phân đoạn có thể lập trình
Độ chính xác nhiệt độ +/- 1°C

Tốc độ sưởi ấm ≤ 25°C / phút
Bộ nhiệt Loại S
ống lò Vật liệu:ống nhôm tinh khiết cao
Kích thước:OD40mm,ID30mm, chiều dài900mm
Vòng niêm phong

SS304 Vòng niêm phong mở nhanh với van kim và máy đo áp suất

Mức chân không

10-5torr được cung cấp với đơn vị bơm phân tử

Lớp lót của buồng Mitsubishi nguyên liệu cao alumina 1600 # tấm sợi
Các thành phần điện tử Máy sản xuất Schneidercông tắc không khí, contactor AC, SSR Relay vv
Các yếu tố sưởi ấm SIC rod
Thông tin vận chuyển Trọng lượng: 80kg
W510xL560xH1510mm
Tuân thủ CE, ISO
Bảo hành 18 tháng bảo hành chất lượng với hỗ trợ kỹ thuật suốt đời (không bao gồm các bộ phận tiêu thụ như ống thạch anh, nhiệt cặp vv)

Ghi chú về ứng dụng

  • Áp lực ống lò nên thấp hơn 0.02MPa
  • Nguồn khí nên trang bị van giảm áp
  • Trước khi lấp đầy khí giảm như H2, nên bơm không khí ra khỏi ống
  • Khi lấp đầy khí từ lối vào khí trong ống, nên đảm bảo van thoát khí mở

So sánh kích thước

Tên mặt hàng PTV D25/200/14 PTV D60/300/14 PTV D100/300/14
Chiều dài sưởi ấm 200mm 300mm 300mm
Kích thước ống OD25xL700mm OD60xL1000mm OD100xL800mm
Sức mạnh 1.5 KW 2.8 KW 3.0 KW
Kích thước toàn bộ lò ((LxWxH) 830x450x1620mm 850x470x1620mm 870x490x1620mm
Trọng lượng ròng 60 KGS 95 KGS 102 KGS
