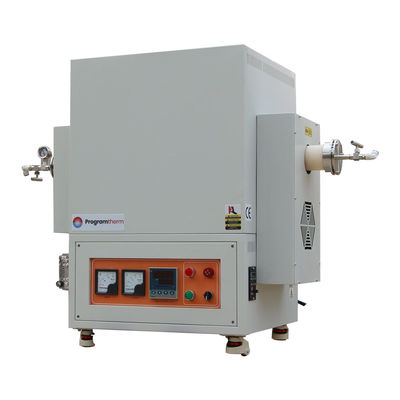

1700C Single Zone Rotary Tube Furnace với flange và 80mm Alumina Tube - PTR D80/300/17

Tổng quan sản phẩm

PTR D80/300/17 là một khu vực đơn 1700 ° C, bếp bếp ống quay tốc độ quay 1-8rpm tự do điều chỉnh,cho phép các mẫu dạng bột hoặc hạt bên trong phản ứng hoàn toàn và đồng đều với khí quyển hoặc ngưng tụ chân không. cấu trúc vỏ thép cacbon lớp hai. 1800 # cách nhiệt nhôm gốm cao. 99.5% ống nhôm, nhanh mở niêm phong flanges với 1/4 "đường ống khí, MoSi2 các yếu tố sưởi ấm,Bộ điều khiển kỹ thuật số 30 phân đoạn có thể lập trình với độ chính xác +/-1C.

Các đặc điểm chính

• Tmax 1700°C
• Khu vực duy nhất, bàn ghế, lò ống quay
• Cấu trúc thép kép, mất nhiệt tối thiểu
• Hệ thống cung cấp khí một kênh
• Tốc độ quay 1-8 vòng/phút
• Phòng cách nhiệt bằng sợi để ổn định nhiệt độ tối đa và đồng nhất
• Các yếu tố sưởi ấm MoSi2 mạnh mẽ đảm bảo nhiệt độ đồng đều
• Bộ điều khiển PID kỹ thuật số với 30 phân đoạn có thể lập trình
• 99.5% ống xử lý hàm lượng nhôm với vòm niêm phong SS304 với bộ điều hợp ống khí 1/4 "
• Hỗ trợ sườn kép cung cấp niêm phong tốt hơn và tuổi thọ ống dài hơn
• Bộ nhiệt dài tuổi thọ loại B
• Chứng nhận CE, tiêu chuẩn

Các biện pháp an toàn

• Dựa trên một chiếc đồng hồ điện áp tích hợp và hai đồng hồ điện áp để dễ dàng giám sát và khắc phục sự cố.
• Bảo vệ quá nóng tắt lò nếu nhiệt độ nằm ngoài phạm vi chấp nhận được (xem hướng dẫn của bộ điều khiển) hoặc khi nhiệt cặp bị hỏng hoặc bị hỏng.
• Bảo vệ mất điện tiếp tục hoạt động lò ngay sau khi điểm thất bại khi điện được khôi phục.
• Kiểm soát PID tự điều chỉnh dựa trên vi xử lý cung cấp quy trình nhiệt tối ưu với quá mức tối thiểu

Chi tiết sản phẩm

1700 °C Khu vực duy nhất lò ống quay với sườn và ống nhôm

• 1700 °C lò ống quay vùng đơn chủ yếu bao gồm năm phần: thân lò, ống lò, phụ kiện niêm phong sườn, hệ thống cung cấp khí và hệ thống điều khiển nhiệt độ
• Vỏ thép bên ngoài lò được xử lý bằng cách dẻo dai và phosphating, lớp phủ bột môi trường trên bề mặt, chống ăn mòn và oxy hóa, quạt làm mát tích hợp,Nhiệt độ bề mặt Rt+45°C
• Sự xuất hiện tinh tế, tuân thủ ISO, CE

1700°C vùng duy nhất nhiệt độ cao ống quay lò

• Độ cách nhiệt gốm nhôm cao, khắc CNC, tường buồng kết nối chặt chẽ, máy sưởi MoSi2 loại U, chống nhiệt độ lên đến 1800C
• Độ dài sưởi ấm 300mm, phù hợp với đường kính ống alumina 40-80mm.Các phần quan trọng của vùng sưởi ấm bên trong ống lò được trang bị với ống ceramic nút, có thể ngăn chặn hiệu quả nhiệt thoát ra và giảm mất nhiệt
• Bộ nhiệt loại B

LƯU Ý:Cấu trúc của buồng chỉ để tham khảo, lấy thiết kế thực tế làm tiêu chuẩn

Vòng mở nhanh với khớp xoay, 1/4 "pagoda vòi khí

• Được trang bị phụ kiện vòm mở nhanh SS304 để tải và thả nhanh vật liệu, được niêm phong bằng vòng niêm phong cao su fluorine chịu nhiệt độ cao
• Các lối vào và lối ra không khí thông qua G1 / 4 inch chùm khí vòi, có thể được kết nối với một ống PTFE với đường kính bên ngoài 8mm.
• Được trang bị các hỗn hợp vòm điều chỉnh để đảm bảo hoạt động an toàn và ổn định của ống lò

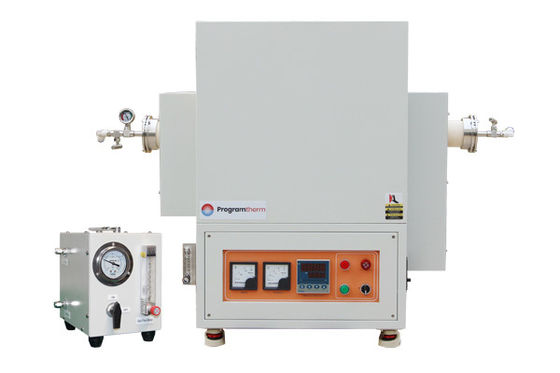

Bộ thiết bị cung cấp khí một kênh riêng lẻ

• Các lò ống thí nghiệm 1200C-1700C đều được trang bị một thiết bị cung cấp khí một kênh
• Khớp nối ferrule đôi; khí nổi dòng chảy, dòng chảy là điều chỉnh phạm vi 60-600ml/min
• Các khí có sẵn: N2, Ar, H2, CO vv

LƯU Ý:Khi lấp đầy khí giảm, van kiểm soát, van một chiều, hệ thống xử lý khí thải, vv cần phải được cấu hình.

Bảng điều khiển cho 1700 ° C vùng duy nhất nhiệt độ cao lò ống quay

• Thiết kế tích hợp với bộ điều khiển nhiệt độ, Ammeter, voltmeter, nút chức năng trên bảng điều khiển
• Bộ điều khiển nhiệt độ PID thông minh với các chương trình 30 phân đoạn, độ chính xác ± 1 °C
• Khóa điện, nhiệt độ quá cao, phá vỡ nhiệt cặp và bảo vệ kiệt sức
• Chức năng tự điều chỉnh nhiệt độ
• Với 485 giao diện liên lạc (Tìm chọn)

Chương trình sưởi ấm cho lò ống quay khu vực đơn 1700 ° C

• 30 phân đoạn có thể lập trình, tốc độ sưởi ấm 1-10C/min được điều chỉnh tự do
• Bảo hiểm nhiệt tốt, làm mát tự nhiên, làm mát nhẹ nhàng
• 7 "bảng màn hình cảm ứng là tùy chọn, chương trình sưởi ấm có thể được hiển thị kịp thời, và tải xuống

Thông số kỹ thuật

Ghi chú về ứng dụng

• Áp lực ống xử lý nên thấp hơn 0,02MPa
• Nguồn khí nên trang bị van giảm áp
• Trước khi lấp đầy khí giảm như H2, nên bơm không khí ra khỏi ống

So sánh kích thước
