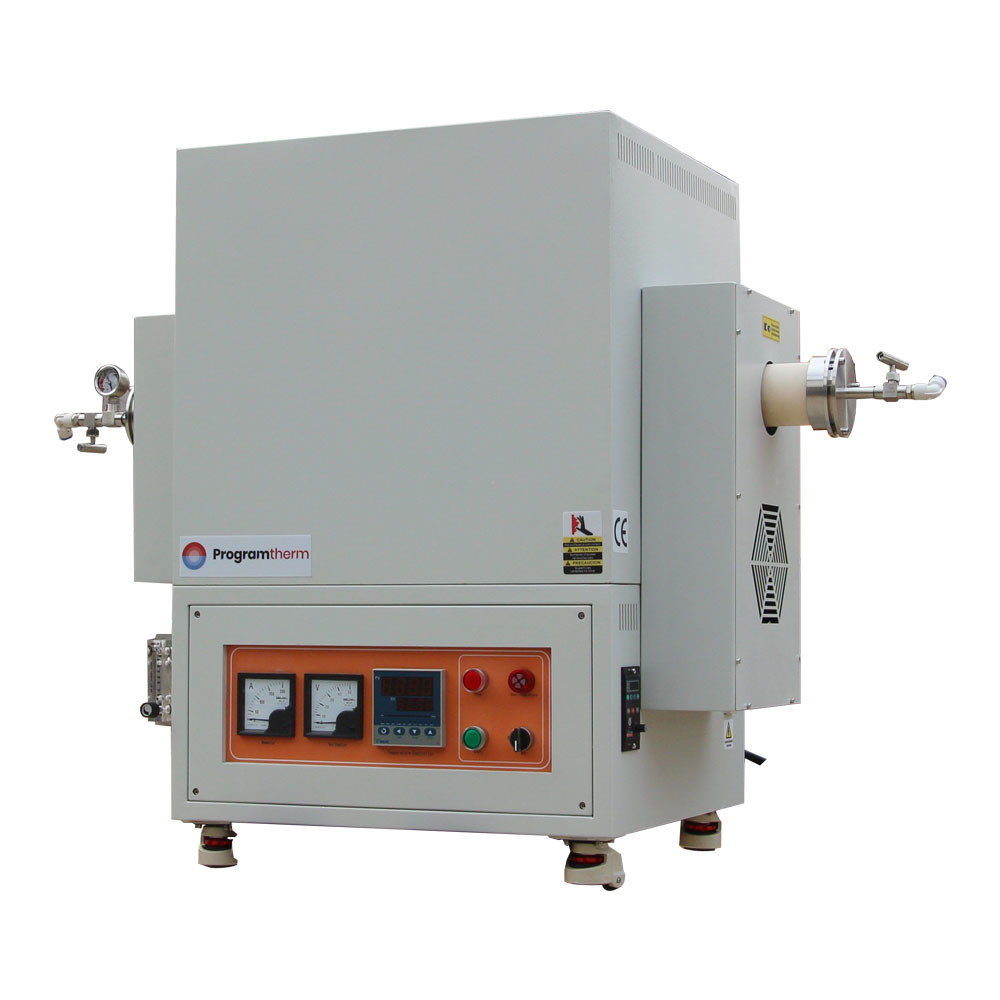

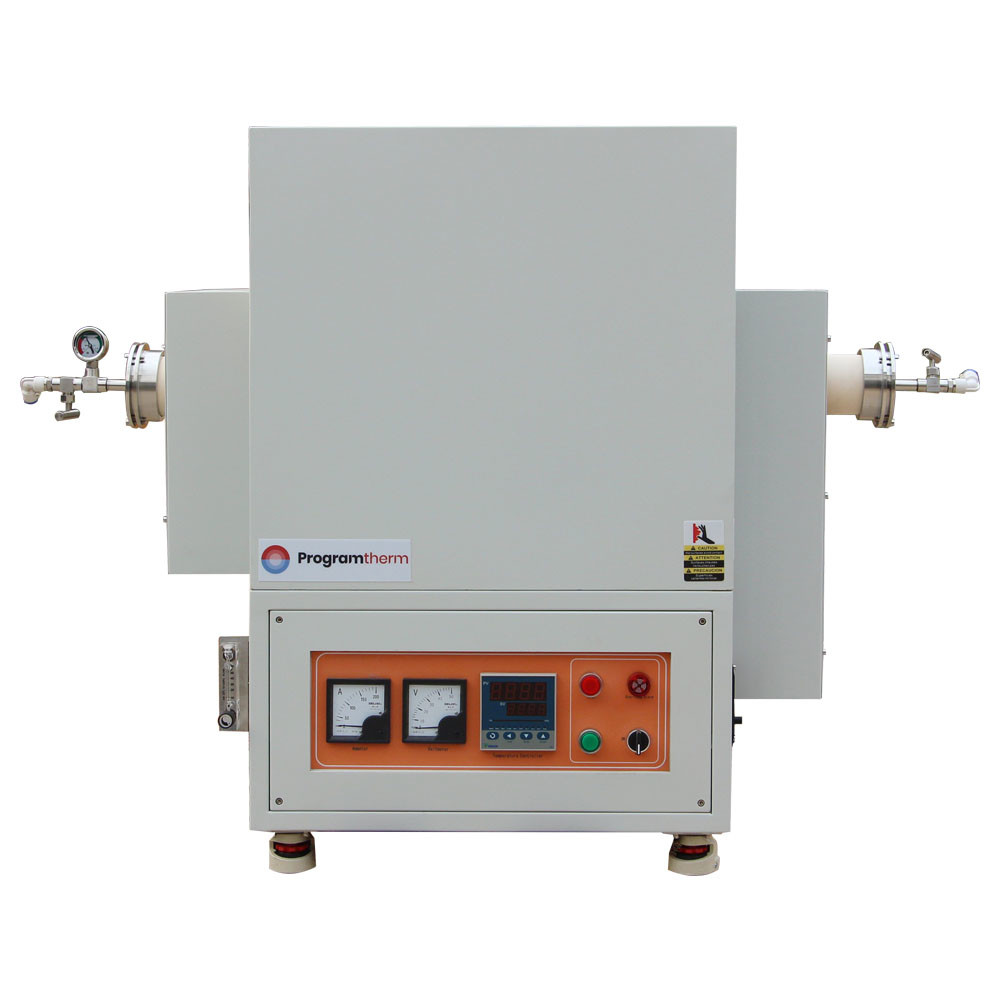

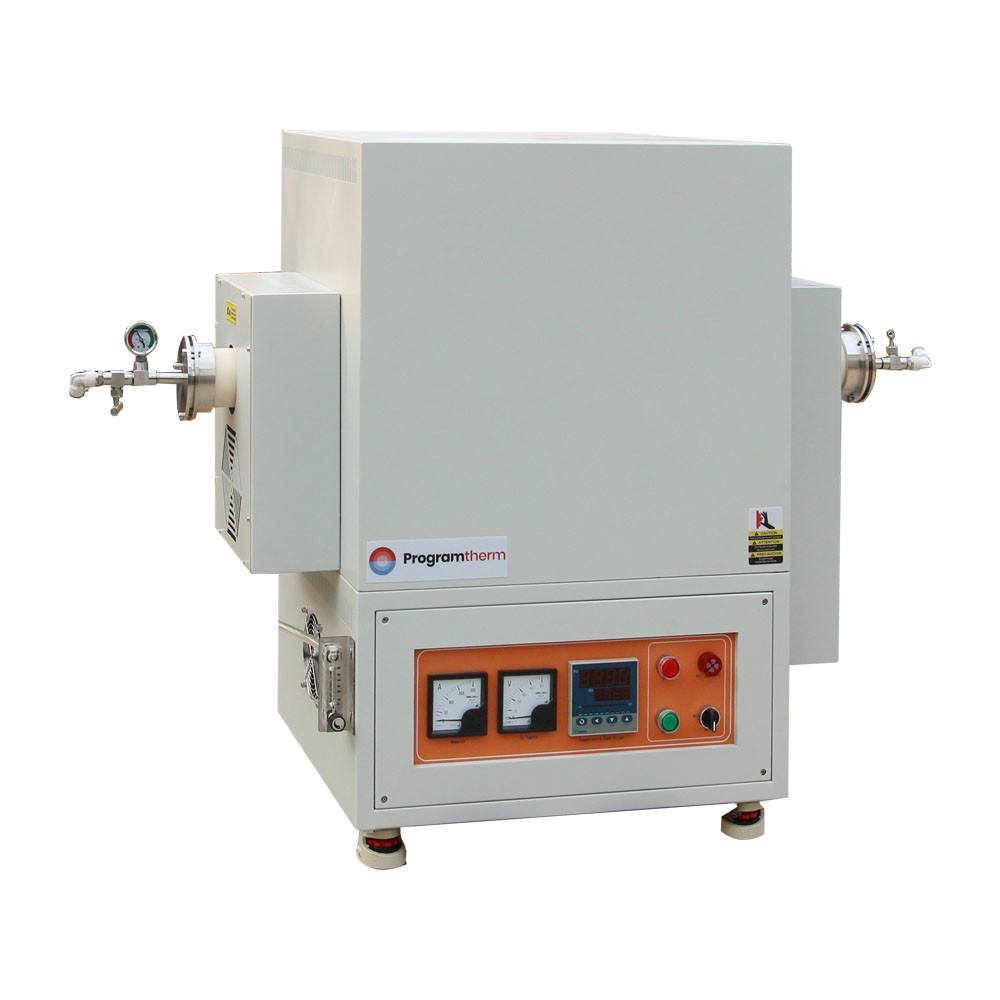

1700°C lò ống nhiệt độ cao với ống nhôm và vòm OD80mm

Tổng quan sản phẩm

PT D80/300/17. Tube Furnace có ống gốm nhôm cao với vòm niêm phong SS304, được làm nóng bằng thanh MoSi2, Tmax 1700 độ C (1500C dưới mức chân không cao).PID tự điều chỉnh dựa trên vi xử lý cung cấp điều khiển tuyệt vời mà không có quá mức và độ chính xác +/- 1 °C. mức chân không tối đa có thể đạt đến 10E-5 torr với máy bơm chân không phân tử. lò ống chủ yếu được sử dụng trong chân không và / hoặc khí quyển bảo vệ sintering, lớp phủ phim chân không,Thử nghiệm CVD và thử nghiệm các thành phần vật lý để chuẩn bị đất hiếm, ánh sáng điện tử, sơn đáy, gốm sinh học, gốm điện tử, hợp kim đặc biệt, vật liệu từ tính, đúc chính xác và xử lý nhiệt kim loại.1700C lò ống gốm là một công cụ lý tưởng cho sử dụng hàng ngày trong phòng thí nghiệm.

Các đặc điểm chính

• Tmax 1700°C
• Cửa ống nhiệt độ cao đơn vùng, trên bàn, ngang
• Cấu trúc thép kép, mất nhiệt tối thiểu
• Bộ thiết bị cung cấp khí riêng lẻ
• Phòng cách nhiệt bằng sợi để ổn định nhiệt độ tối đa và đồng nhất
• Các yếu tố sưởi ấm MoSi2 mạnh mẽ đảm bảo nhiệt độ đồng đều
• Bộ điều khiển PID kỹ thuật số với 32 phân đoạn có thể lập trình
• Bụi nhôm với sườn niêm phong SS304 được bao gồm
• Hỗ trợ sườn kép cung cấp niêm phong tốt hơn và tuổi thọ ống dài hơn
• Phòng lò không chia để bảo vệ sự mất nhiệt
• Bộ nhiệt dài tuổi thọ loại B
• Chứng nhận CE, tiêu chuẩn

Các biện pháp an toàn

• Dựa trên một chiếc đồng hồ điện áp tích hợp và hai đồng hồ điện áp để dễ dàng giám sát và khắc phục sự cố.
• Bảo vệ quá nóng tắt lò nếu nhiệt độ nằm ngoài phạm vi chấp nhận được (xem hướng dẫn của bộ điều khiển) hoặc khi nhiệt cặp bị hỏng hoặc bị hỏng.
• Bảo vệ mất điện tiếp tục hoạt động lò ngay sau khi điểm thất bại khi điện được khôi phục.
• Kiểm soát PID tự điều chỉnh dựa trên vi xử lý cung cấp quy trình nhiệt tối ưu với quá mức tối thiểu

Chi tiết sản phẩm

1700 °C lò ống nhiệt độ cao với thiết bị cung cấp khí

• 1700C nhiệt độ cao lò ống vùng đơn chủ yếu bao gồm năm phần: thân lò, ống lò, phụ kiện niêm phong flange, hệ thống cung cấp khí và hệ thống điều khiển nhiệt độ
• Vỏ thép bên ngoài lò được xử lý bằng cách dẻo dai và phosphating, lớp phủ bột môi trường trên bề mặt, chống ăn mòn và oxy hóa, quạt làm mát tích hợp,Nhiệt độ bề mặt Rt+45°C
• Sự xuất hiện tinh tế, tuân thủ ISO, CE

1700 °C nhiệt độ cao phòng cách nhiệt lò ống đơn vùng

• Độ cách nhiệt gốm nhôm cao, khắc CNC, tường buồng kết nối chặt chẽ, máy sưởi MoSi2 loại U, chống nhiệt độ lên đến 1800C
• Độ dài sưởi ấm 300mm, phù hợp với đường kính ống alumina 40-80mm.Các phần quan trọng của vùng sưởi ấm bên trong ống lò được trang bị với ống ceramic nút, có thể ngăn chặn hiệu quả nhiệt thoát ra và giảm mất nhiệt.
• Bộ nhiệt loại B

Vòng mở nhanh, hỗ trợ ống lò, 1/4 "pagoda vòi khí

• Được trang bị phụ kiện vòm mở nhanh SS304 để tải và thả nhanh vật liệu, được niêm phong bằng vòng niêm phong cao su fluorine chịu nhiệt độ cao
• Các lối vào và lối ra không khí thông qua G1 / 4 inch chùm khí vòi, có thể được kết nối với một ống PTFE với đường kính bên ngoài 8mm.
• Được trang bị các hỗn hợp vòm điều chỉnh để đảm bảo hoạt động an toàn và ổn định của ống lò

Bộ thiết bị cung cấp khí một kênh riêng lẻ

• Các 1200C-1700C LAbồn khoantất cả các lò ular được trang bị một thiết bị cung cấp khí một kênh
• Khớp nối ferrule đôi; khí nổi dòng chảy, dòng chảy là điều chỉnh phạm vi 60-600ml/min
• Các khí có sẵn: N2, Ar, H2, CO vv

LƯU Ý:Khi lấp đầy khí giảm, van kiểm soát, van một chiều, hệ thống xử lý khí thải, vv

1700°C nhiệt độ cao CVD ống lò điều khiển bảng

• Thiết kế tích hợp với bộ điều khiển nhiệt độ, Ammeter, voltmeter, nút chức năng trên bảng điều khiển

• Bộ điều khiển nhiệt độ PID thông minh với các chương trình 30 phân đoạn, độ chính xác ± 1 °C

• Khóa điện, nhiệt độ quá cao, phá vỡ nhiệt cặp và bảo vệ kiệt sức

• Chức năng tự điều chỉnh nhiệt độ

• Với 485 giao diện liên lạc (Tìm chọn)

Chương trình sưởi ấm cho 1700 ° C CVD lò ống tốc độ cao

• 30 phân đoạn có thể lập trình, tốc độ sưởi ấm 1-10C/min được điều chỉnh tự do

• Bảo hiểm nhiệt tốt, làm mát tự nhiên, làm mát nhẹ nhàng

• 7 "bảng màn hình cảm ứng là tùy chọn, chương trình sưởi ấm có thể được hiển thị kịp thời, và tải xuống

Thông số kỹ thuật

Ghi chú về ứng dụng

• Áp lực ống xử lý nên thấp hơn 0,02MPa
• Nguồn khí nên trang bị van giảm áp
• Trước khi lấp đầy khí giảm như H2, nên bơm không khí ra khỏi ống
• Khi lấp đầy khí từ lối vào khí trong ống, nên đảm bảo van thoát khí mở

So sánh kích thước
