1200C Multi-Zone CVD Tube Furnace OD120mm 3 vùng với nhiệt độ đồng nhất +/- 5C

1200C Multi-Zone CVD Tube Furnace OD120mm 3 vùng với nhiệt độ đồng nhất +/- 5C
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Sử dụng: ủ mẫu, khuếch tán và thiêu kết
nhiệt độ tối đa: 1200 độ C
Nhiệt độ hoạt động: 1100 độ C
chiều dài sưởi ấm: 750mm
Đường kính ống: OD120, chiều dài 1800mm
Vật liệu ống: Thạch anh hoặc kim loại
Vật liệu buồng: Mitsubishi nguyên liệu cao alumina 1500 # tấm sợi
Các yếu tố làm nóng: Dây cuộn điện trở HRE
Bộ điều khiển nhiệt độ: Shimaden PID điều khiển chức năng tự động điều chỉnh có thể lập trình 32 phân đoạn
Cặp nhiệt điện: N
Bảo hành: Bảo hành giới hạn 18 tháng với hỗ trợ kỹ thuật trọn đời
Dịch vụ sau bán hàng: phụ tùng miễn phí bao gồm vận tải hàng không
Làm nổi bật:

OD120mm CVD ống lò

,

1200C CVD ống lò

,

3 Khu vực CVD ống lò

Thông tin cơ bản
Hàng hiệu: Programtherm
Chứng nhận: CE
Số mô hình: PTC D120/1000/12/3
Thanh toán
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T/T, L/C
Mô tả sản phẩm

1200C Multi-Zone CVD Tube Furnace (OD120mm, 3 Zone) với nhiệt độ đồng nhất +/- 5

Tổng quan sản phẩm cho 1700CCửa ống quay

Sân công việc ống CVD đa vùng bao gồm lò ống nhiều vùng sưởi ấm, trạm điều khiển dòng chảy khí khối lượng chính xác,một đơn vị bơm chân không cao và các bộ phận lắp ráp khác như ống lòTmax 1200 ° C, tốc độ chân không cuối cùng lên đến 10-7 torr với các đơn vị bơm chân không phân tử.Trạm kiểm soát lưu lượng khí khối lượng trộn ba hoặc nhiều loại khí với nhau và đầu vào khí hỗn hợp vào một ống thạch anh hoặc ống kim loại bên trong lò. Multi-Zone Tube Furnace có thẩm quyền cho các thí nghiệm như CVD, Diffusion, và các điều trị nhiệt khác dưới trạng thái chân không và bảo vệ khí quyển.

Các đặc điểm chính

  • Tmax 1200°C
  • Cửa ống CVD ngang, chia, đa vùng
  • Inconel 600 làm ống chế biến
  • Mức chân không tối đa 10E-7 torr
  • Điều khiển dòng chảy khí khối lượng chính xác 3 kênh
  • Các khu vực sưởi ấm nhiều được điều khiển riêng biệt đảm bảo độ dốc nhiệt độ được cải thiện
  • Hỗ trợ sườn kép cung cấp niêm phong tốt hơn và tuổi thọ ống dài hơn
  • Các nhiệt cặp loại N
  • Chứng nhận CE, tiêu chuẩn


Các biện pháp an toàn

  • Dựa trên một chiếc đồng hồ điện áp tích hợp và hai đồng hồ điện áp để dễ dàng giám sát và khắc phục sự cố.
  • Bảo vệ quá nóng tắt lò ống CVD nếu nhiệt độ nằm ngoài phạm vi chấp nhận được (xem hướng dẫn của bộ điều khiển) hoặc khi nhiệt cặp bị hỏng hoặc bị trục trặc.
  • Bảo vệ mất điện tiếp tục hoạt động lò ngay sau khi điểm thất bại khi điện được khôi phục.
  • Kiểm soát PID tự điều chỉnh dựa trên vi xử lý cung cấp quy trình nhiệt tối ưu với quá mức tối thiểu

Thư viện sản phẩm

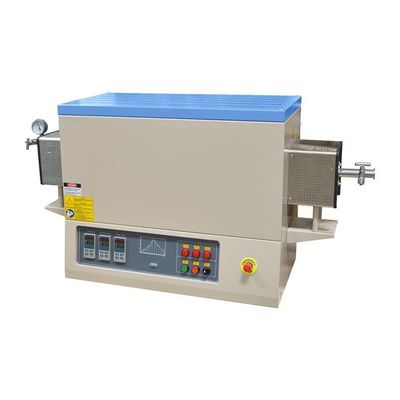

1200C Multi-Zone CVD Tube Furnace OD120mm 3 vùng với nhiệt độ đồng nhất +/- 5C 0

Phía trước cho lò ống quay 1200C

Thông số kỹ thuật

Mô hình số. PTC D120/1000/12/3
Khu vực sưởi ấm

Bốn vùng sưởi ấm
Chiều dài vùng: 750mm / 30′′
(250+250+250mm)
Vùng nhiệt độ đồng nhất: 500mm
Độ đồng nhất nhiệt độ +/- 5C

Nguồn cung cấp điện 15KW
AC380-415V, 50/60Hz, 3 pha
Nhiệt độ hoạt động

Tmax 1200°C (2192°F)
Tiếp tục 1100°C (2012°F)

Máy điều khiển nhiệt độ

ShimadenBộ điều khiển PID
Chức năng tự động
32 phân đoạn có thể lập trình
Độ chính xác nhiệt độ +/- 1°C

Tốc độ sưởi ấm ≤ 25°C /min
Bộ nhiệt Loại N
Lớp lót của buồng Nguồn gốc Mitsubishitấm sợi cao 1500#
ống lò

Vật liệu: Thạch anh hoặc kim loại
Kích thước:OD120, chiều dài 1800mm

Vòng trượt chân không

SS304 niêm phong
Nhiều lối vào và lối ra khí

Mức chân không

Max 10E-7 torr với máy bơm phân tử

Các yếu tố sưởi ấm

Sợi cuộn dây kháng HRE

Thông tin vận chuyển Trọng lượng: 660 kg
W2150xL1200xH1360mm
Tuân thủ CE, ISO
Bảo hành 18 tháng bảo hành giới hạn với hỗ trợ kỹ thuật suốt đời

Ghi chú về ứng dụng

  • Đừng đổ bất kỳ khí nổ nào như Hydrogen hoặc Methane vào ống lò CVD mà không có kiểm soát và giám sát an toàn cần thiết.
  • Các lò ống với ống kim loại được thiết kế để sử dụng dưới chân không và áp suất thấp < 0,2 bar / 3 psi / 0,02 MPa.
  • Các vết nứt nhỏ có thể xuất hiện trên bề mặt của gốm lửa trong quá trình sử dụng kéo dài.

So sánh kích thước

Tên mặt hàng PTC D40/440/12 PTC D80/440/12 PTC D100/440/12
Chiều dài sưởi ấm 440mm 440mm 440mm
Kích thước ống OD40xL800mm OD80xL1000mm OD100xL1000mm
Sức mạnh 4 kW 7 KW 8 kW
Trọng lượng ròng 108 KGS 275 KGS 360 KGS
